Marke und Herkunft

Marke: GUANGU

Herkunft: Suzhou, Provinz Jiangsu. Entwickelt und hergestellt von GUANGU Technology (Suzhou) Co., Ltd.; es handelt sich um eine intelligente High-End-Anlage zum Magnetpolieren mit SPS-Touch-Steuerung.

Kernfunktionen

Die GG9064 ist eine Trocken-Planeten-Spiegelpoliermaschine. Der Bearbeitungskammer werden pflanzliche Schleifpartikel und eine spezielle Polierpaste (Polieröl) zugeführt. Durch die Kombination aus horizontaler Rotation und planetarer Taumelbewegung entsteht eine mehrdimensionale Reibung zwischen den pflanzlichen Partikeln und dem Werkstück, wodurch eine trockene Spiegelpolitur erzielt wird. Die Anlage arbeitet ohne Wasserverbrauch oder Abwasseranfall, ist vollautomatisiert und bearbeitet Werkstückoberflächen chargenweise, ohne die Originalabmessungen zu beeinträchtigen. Sie liefert konstant ein Hochglanz-Spiegel-Finish und ersetzt manuelle Polierverfahren. Das Verfahren beschädigt das Werkstück nicht und verändert dessen Maßhaltigkeit nicht. Ausgestattet mit einem intelligenten Steuerungssystem (SPS mit Touchscreen), können mehrere Prozessrezepte gespeichert werden, was eine kontinuierliche Massenproduktion über lange Zeiträume ermöglicht. Eine einzelne Person kann mehrere Maschinen bedienen und diese an unterschiedliche Produktionsvarianten anpassen.

Technische Merkmale

Hohe Gleichmäßigkeit bei der Chargenpolitur von Werkstücken, Reduzierung von Nacharbeiten; geeignet für die Anforderungen der Massenproduktion von hochwertigen Präzisionsteilen.

Das intelligente Steuerungssystem (SPS mit Touchscreen) kann mehrere Sätze von Prozessparametern speichern. Zeit, Vorwärts-/Rückwärtszyklen und Frequenzumrichter-Einstellungen lassen sich voreinstellen und abrufen. Bei einem Produktwechsel kann das Rezept direkt geladen werden, ohne dass Parameter erneut angepasst werden müssen.

Die Maschine verfügt über eine leistungsstarke elektromagnetische Einheit, elektrische Steuerungskomponenten in Industriequalität, einen verstärkten Stahlrahmen, ein wasser- und feuchtigkeitsbeständiges Gehäuse sowie robuste Lenkrollen und Nivellierfüße, wodurch sie sich für den Einsatz in festen Fertigungslinien eignet. Sie bietet einen stabilen Betrieb mit geringer Ausfallrate auch bei langem Dauerbetrieb.

Die pflanzlichen Verbrauchsmaterialien sind praktisch in der Handhabung und umweltfreundlich; dies führt zu niedrigen Gesamtkosten für Verbrauchsmaterialien und erfüllt die betrieblichen Umweltauflagen.

Ausgestattet mit Überlastschutz, Fehlerstromschutz und Selbstdiagnose-Alarmfunktionen;

Anwendungsbereiche

Präzisionsmetallwarenindustrie: CNC-bearbeitete Teile, Stanzteile, Druckgussteile, Verbindungselemente, Schrauben, Federn;

3C- und New-Energy-Komponenten: Steckverbinder, leitfähige Anschlüsse, kleine Strukturbauteile für neue Energietechnologien;

Medizintechnik: Medizinische Präzisionskleinteile, Entgraten und Spiegelpolieren von implantierbaren Kleinteilen; Automobilteile: Kleine Präzisions-Metallteile für die Automobilindustrie;

Uhren- und Schmuckindustrie (Pulvermetallurgie): Uhrengehäuse, Schmuckzubehör, pulvermetallurgische Sinterteile;

Badezimmer-Beschläge: Kleine Verbindungsstücke für den Sanitärbereich, dekorative Beschläge;



Produktbilder

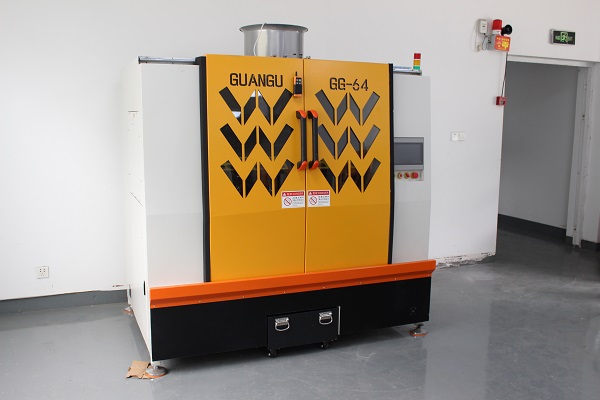

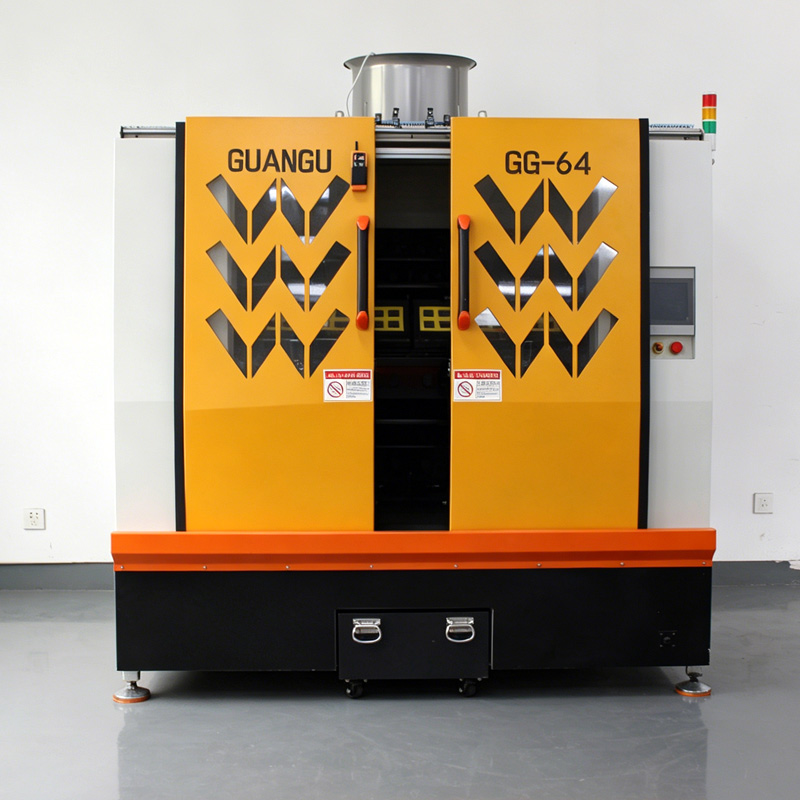

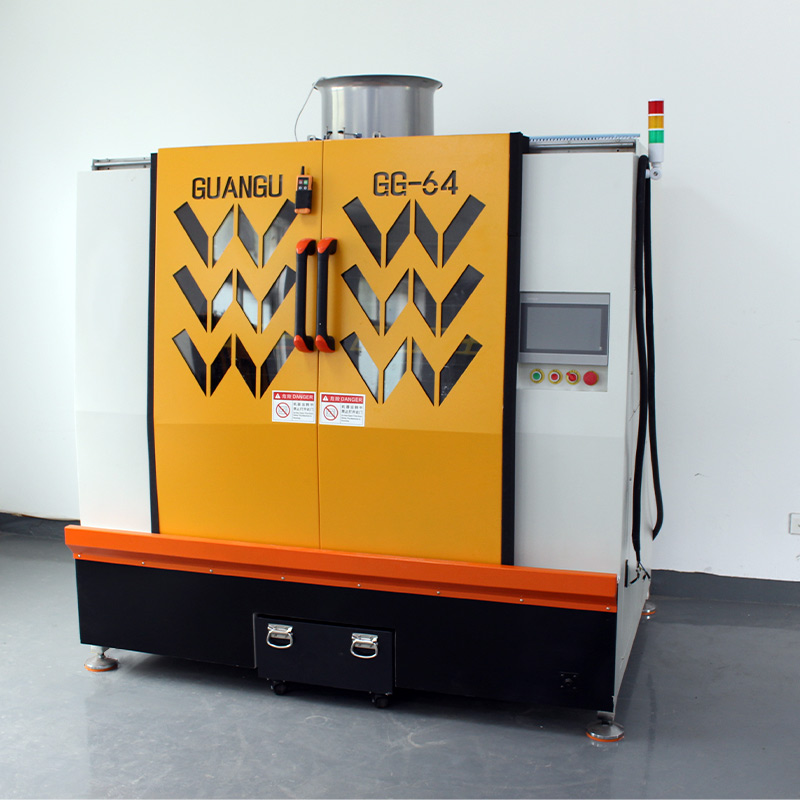

Echte Fotos der gesamten Maschine sowie hochauflösende Aufnahmen des Touchscreen-Bedienfelds und des Schleifbehälters; ein vollständiger Satz Produktbilddateien wird bei der Lieferung bereitgestellt.



Produktparameter

Detaillierte Parameter

Merkmal | Parameterspezifikation

Produktmodell | GG9064

Eingangsspannung | AC 380 V / 220 V (Drehstrom)

Hauptleistung | 3,7 kW

Gesamtabmessungen | 1920 × 1360 × 1850 mm

Gesamtgewicht | 1200 kg

Maximale Bearbeitungskapazität pro Zyklus | 120 l

Bearbeitungszeit pro Zyklus | 30–60 Min. (einstellbar)

Betriebsmodus | Frequenzgeregelte Drehzahlregelung (Vorwärts-/Rückwärtslauf), Speicherung und Abruf von Prozessrezepturen

Steuerung | Intelligentes SPS-Steuerungssystem mit Touchscreen und integriertem Störungsalarm

Geeignete Werkstückmaterialien | Edelstahl, Kupfer, Aluminium, Zink, Magnesium, Titan und andere Legierungsmetalle

Sicherheitshinweise | Die Anlage muss zuverlässig geerdet sein; die Stromversorgung muss über einen Leistungsschalter und einen Überstromschutz abgesichert sein. Wasser und Polierflüssigkeit dürfen nicht auf den Schaltschrank oder die Anschlussklemmen gelangen, um Kurzschlüsse zu vermeiden.



Trennen Sie bei Gewitter die Stromzufuhr, um die elektrischen Komponenten zu schützen.

Polierpaste und Schleifmittel müssen strikt im vorgegebenen Verhältnis gemischt werden. Eine Über- oder Unterdosierung führt zu ungleichmäßigen Polierergebnissen. Ersetzen Sie rissige oder beschädigte Schleifbehälter sofort, um ein Austreten des Schleifmittels und Schäden an der Haupteinheit zu verhindern.

Reinigen Sie den Schleifbehälter nach der Bearbeitung zeitnah, wischen Sie die gesamte Maschine ab und schützen Sie den Touchscreen vor Staub, um die Lebensdauer der Maschine zu verlängern.

Ändern Sie nicht eigenmächtig die internen Low-Level-Parameter der SPS. Falsche Parametereinstellungen wirken sich direkt auf das Magnetfeld und den Betriebszustand der Anlage aus.



Anwendungsbereiche und Empfehlungen

Kaufempfehlungen

Einsatzbereiche: Die GG9064 ist eine intelligente High-End-Maschine zum Hochglanzpolieren, die für die Fertigung von Präzisionsteilen mit hoher Variantenvielfalt und häufigen Modellwechseln konzipiert wurde. Sie eignet sich für Fertigungsbetriebe, die eine Chargengröße von 120 l verarbeiten und Aushärtungsprozesse benötigen.
